产品信息电缆拖链

电缆拖链是一种机械部件，它可靠地支撑和引导电力、信号和其他电缆和管道，这些电缆和管道随着设备的移动部件一起移动，从而保护它们免受磨损。

将电缆或管子穿过具有链状连接结构的主体，并在移动部分和固定部分之间以一定的弯曲角度独立运行。

根据存放的电缆管数量，可在内部安装隔板以防止内容物滑动，延长使用寿命。

材质有树脂和钢等，可以应对直线运动和旋转运动、三维。

了解详情

结构和特性

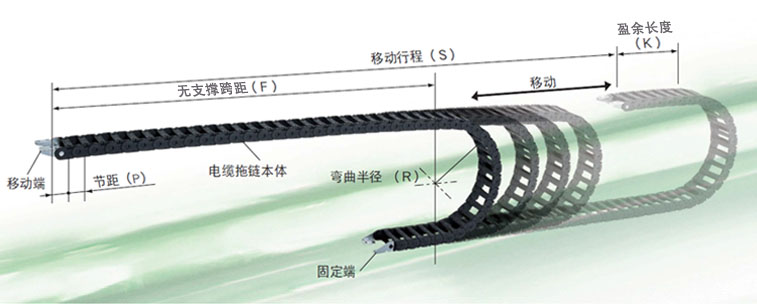

从移动端到弯曲顶点的距离，是电缆拖链能够独立站立的长度。
允许的长度因产品类型而异，请查看每个产品页面上的效率曲线图。

电缆拖链移动端来回运动时两点之间移动距离。

这是电缆拖链的盈余长度，用于吸收安装尺寸误差。
具体数量取决于品种和尺寸，请查看每个产品页面上的“链节数计算”部分。

电缆拖链以一定的半径向某个方向弯曲，这个半径称为弯曲半径。
这取决于品种和尺寸，请查看每个产品页面。

此图显示了电缆/软管质量（kg/m）允许的无支撑长度和移动行程范围。只要运行条件在虚线所示的范围内，即可使用此图。
具体情况取决于类型和尺寸，因此请在选择时查看每个产品页面上的效率曲线图。

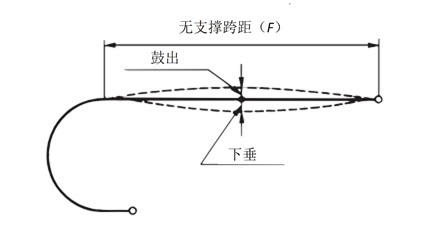

电缆拖链采用凸起结构，以补偿电缆拖链自身重量以及电缆和软管的质量造成的自由跨度挠度。

如果安装高度过高，凸起部分会被抑制，导致电缆拖链承受过大的力。这可能会缩短电缆拖链的使用寿命，因此务必按照安装高度进行设计和安装。

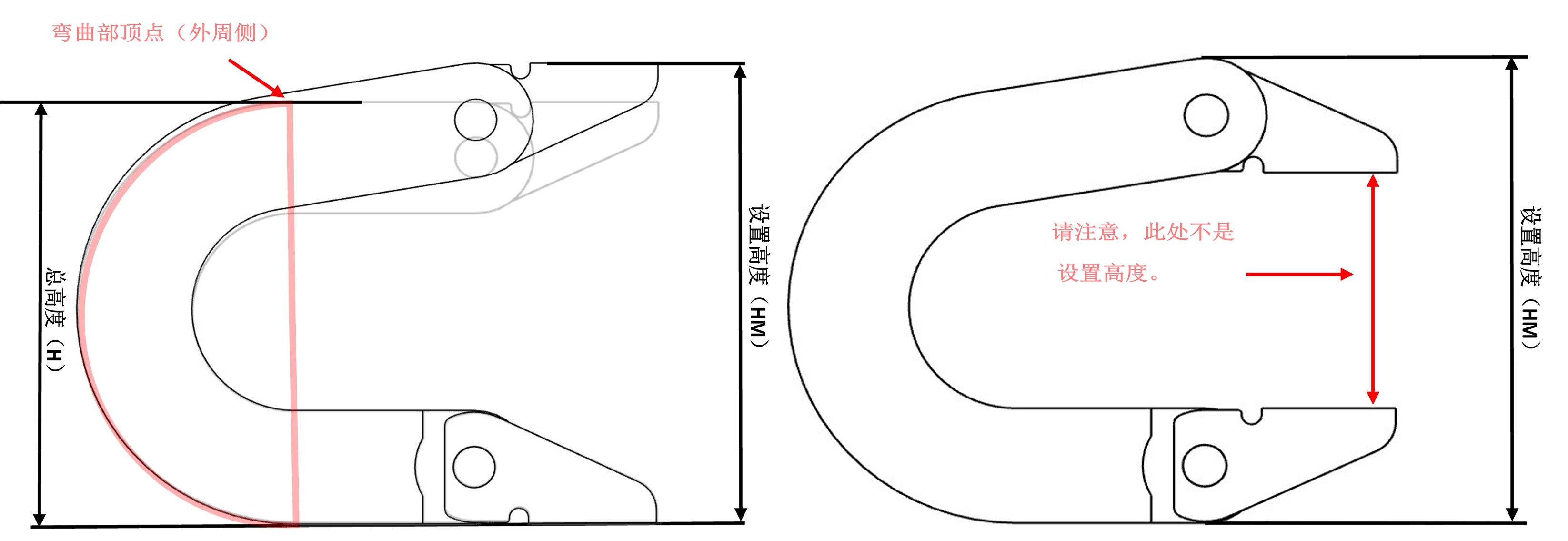

※注:安装高度不是固定支架安装表面与移动支架安装表面之间的高度。(见下图)

使用内周侧安装的支架时，也请将“固定端支架外周面至移动端支架外周面的高度”作为安装高度进行设计和安装。

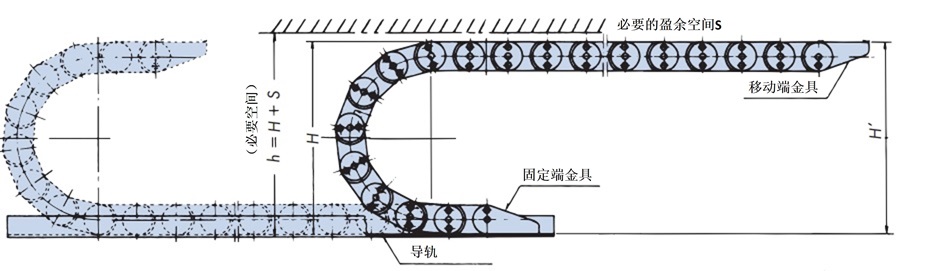

所需空间（h）是指在设备上安装电缆拖链所需的空间。

预留盈余空间(S) 是为了防止设备与电缆拖链因电缆拖链在移动过程中发生凸起、多边形运动或摆动而发生接触。具体计算方法请参阅产品目录。

注）请根据安装高度 H' 尺寸进行设计和安装。

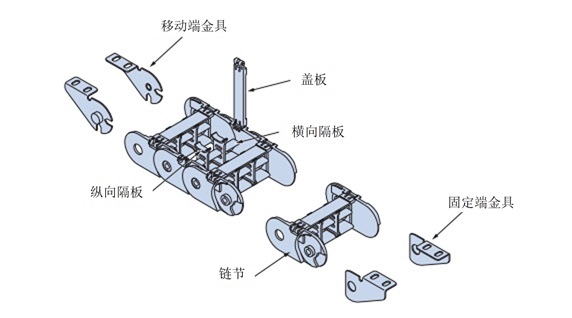

它由连接和臂组成，是容纳电缆软管的部分。

具有在一定半径内只向一个方向转弯的功能。手臂的开闭构造有外周侧开闭型、内周侧开闭型等种类。

外周侧

内周侧

内外周两侧开闭类型的情况下，内周侧的手臂称为锁住。

这是用于将电缆拖链连接到设备上的部件。如果是树脂材质，则称为支架；如果是金属材质，则称为安装支架。

有构造、安装方法等各种各样的种类。每种尺寸的适用种类不同，详情请确认各商品页面。

这是用于分隔电缆拖链本体内部存储空间的部件。

垂直隔板：将电缆拖链本体内部的存储空间分隔成左右两部分。有滑动式和固定式两种类型，通常每隔两节电缆安装一个。
- 水平隔板：将电缆拖链本体内部的存储空间分隔成上下两部分。有两种类型：一种是将整个空间分隔成上下两部分，另一种是仅将部分空间分隔成上下两部分。
如果使用水平分隔条，则需要两个或多个垂直分隔条。
·隔板的阵容根据尺寸有所不同。请确认各商品页面。
