产品信息联轴器
联轴器是一种机械元件，用于连接驱动轴和从动轴，并将电机的动力传递到设备。
联轴器在连接驱动轴和从动轴方面也发挥着多种作用，例如吸收轴之间的不对中（安装误差）、减少电机振动、防止电机热量传递到设备，以及防止在出现某种问题时因联轴器损坏而导致电机或设备发生故障。
什么是联轴器？
·连接轴 (驱动机侧) 和轴 (从动机侧) 的零件。

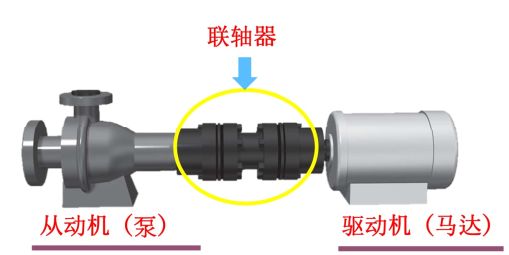

联轴器用于连接对向驱动机（如电机）的轴与被驱动电机（如泵）的轴，也称为轴接头。
联轴器的作用
作用 (1) :在对接轴上传递旋转力 (扭矩) 。

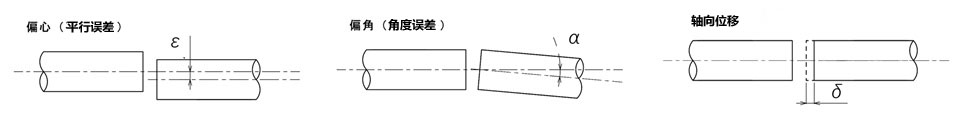

作用 (2) :吸收安装误差 (错位) 。
联轴器产品列表
ECHT挠性联轴器（盘式联轴器）：柔韧、高刚性、无需润滑
膜片联轴器通过拧紧 U 形螺母在螺栓中产生轴向力，并通过轮毂、垫圈和圆盘之间的摩擦力传递扭矩。
由于没有滑动部件，因此不存在因磨损而导致的寿命限制；而且由于其设计低于疲劳极限，因此可以长期使用。
由于采用摩擦传动，因此无背隙，具有高扭转刚性，可无润滑使用，最适合连接伺服电机、步进电机等。
椿本的联轴器和ECHT挠性联轴器采用基于有限元方法的优化形状的圆盘，能够可靠地传递扭矩，同时灵活地吸收不对中。
我们有NER系列，它具有独特的中央单元结构，无需客户自行组装磁盘，NES系列适用于小型精密用途，通用NEF系列产品阵容齐全，NEH系列大容量类型。
- 膜片不是消耗品。
如果膜片损坏，可能是由于过载或安装错误（未对准）等问题造成的。
由于摩擦传动，膜片联轴器没有使用寿命。请考虑使用NER系列，该系列产品预装了盘片，便于安装。 - *通常情况下，请考虑垫块型。
单一类型无法吸收偏心率（平行误差）。
| 垫块型 |  |
2组圆盘组合的款式，可吸收角度误差、平行误差、轴向位移的所有不对齐，使用范围最广。 |
|---|---|---|
| 单件式 |  |
它只有一套圆盘，只能吸收角度误差和轴向位移，不能吸收平行误差，因此建议仅安装在数控机床和其他可以精确对中的设备上。 *一般居中时，请使用垫块型。 |
ECHT挠性NER系列
型号 NER □□ W~
具有易于安装的独特中央单元结构，实现了紧凑且大的传输能力。
- ·大传输力:
新圆盘形状，较以往系列大幅提升扭矩。 - ·超群的使用性:
将盘片、垫片一体化的独特中央单元构造，消除了现场繁琐的盘片
组装作业。安装拆卸仅限于中央单元和轮毂之间的螺栓拆卸。 - ·对应大轴孔径:
中央组合构造，最大轴孔径较以往系列大。 - ·无背隙、无润滑、长寿命:
无背隙、扭曲刚性高，适用于伺服电机定位装置。
此外，无滑动部分，无需使用润滑油。 - ・多种选择：
可以采用多种组合方式，包括使用动力锁进行轴紧固和法兰安装。
容量
适用于大中型容量
适用轴径
Φ25mm～Φ145mm
扭矩范围
590～8500N・m
长间隔
有
最大:轮毂面间距6000mm
其他
对应CFRP制长衬垫
可对应电气绝缘规格
ECHT挠性NES系列
型号NES□□ W/S~
这是一个小型膜片联轴器，其轮毂和垫片材料采用超硬铝合金。
- ·低惯性力矩:
轮毂材质使用轻量、高强度的超超硬铝材质，配合独特的轮毂形状，实现低惯性
。 - ·高扭曲刚性:
直型轮毂拥有高扭曲刚性，伺服电机驱动等的追随性优异，最适合精密控制。 - ·压倒性的备货品种:
低惯性轮毂与直型轮毂合计，可实现56个品种、3252种轴孔直径的组合。 - ·无背隙:
最适合高精度定位运行。 - ·高扭矩、确实的轴固定力:
独特的夹具形状提高了轴固定力。 - ·容易安装:
两侧轮毂以专用夹具对中，组装时确保同轴度。
与轴的连接为夹紧方式，只需拧紧两侧2根夹紧螺栓即可安装。
容量
小容量
适用轴径
Φ4mm～Φ50mm
扭矩范围
0.7～300N・m
长间隔
无
轮毂的种类和组合
直型轮毂×直型轮毂
低惯性轮毂×低惯性轮毂
直型轮毂×低惯性轮毂
ECHT挠性NEF系列
型号NEF□□ W/S~
我们拥有种类繁多的通用膜片联轴器，您可以选择最适合您应用的轴紧固方式。
可供选择。
- ·无润滑长寿命:
无滑动部分无润滑，可长时间使用。 - ·高抗扭刚性:
兼具高抗扭刚性与优异柔软性。 - ·可对应耐环境规格:
也可制作不锈钢规格、无电解镀镍规格。 - ·轴连接方式:
特长、使用方法等，详情请参照详情页面。
锥形锁固定、夹子固定、键固定、动力锁固定 - ・另有长垫块型可供选择：
适用于与MD齿轮箱配合使用的直线轴传动。
我们还有一些长垫片现货供应。
容量
中等容量
适用轴径
Φ9mm～Φ130mm
扭矩范围
19.6～6860N・m
长间隔
有
最大:轮毂面间距6000mm
其他
对应CFRP制长衬垫
可对应电气绝缘规格
ECHT挠性NEH系列
型号NEH □ □ W/U~
这是一个大型膜片联轴器，最大扭矩可达 176,000 N・m。
- - 大型垫块型联轴器。
- ·除了标准轮毂 (N轮毂)，适配器轮毂 (A轮毂) 可以获得更大的轴孔直径，拆卸磁盘连接部件
备齐了无需安装即可拆卸、组装垫片单元的单元垫片轮毂 (U轮毂) 。 - - 也可生产与齿轮联轴器兼容的规格，用于替换齿轮联轴器。
- -也可以生产长垫块型。
- ·也可以使用分割型垫片和绝缘螺栓组制作电绝缘规格。
- ·如希望使用键以外的连接方式时，请咨询本公司。
容量
高容量
适用轴径
Φ72mm～Φ289mm
扭矩范围
8820～176000N・m
长间隔
有
最大:轮毂面间距6000mm
其他
可对应电气绝缘规格
