产品信息 传动链
传动链也称为滚子链。
链轮是一种机械元件，它通过称为链轮的齿轮状旋转体，将电机或其他装置的动力以张力的形式传递到从动轴。
它由五个部分组成：内板、外板、销、衬套和滚子，一般用于低速、重载动力传输和悬挂驱动。
它具有减速比大、轴距调节灵活、可双面用于多轴传动等优异特性。此外，它还具有使用寿命长、强度高、耐腐蚀等优点，使其适用于多种应用场景。
传动链传动特性
- ·可以获得很大的减速比。(一般为1:7)
- ·允许较长的轴间距离 (通常小于4米) 。轴间距离的自由度高也是特点。
- - 链条的两侧均可使用，从而实现多轴传动。
- ·易于安装和更换。(易于切割)
- ·只要结构以较短的轴间距离支撑链，即使轴是垂直的也可驱动使用。
- ·与皮带驱动相比，在相同扭矩下可减小链轮直径。
- ·因为力的传递是通过很多齿数进行的，所以链轮的齿磨损比齿轮更有利。
- ·与齿轮相比，具有很高的冲击吸收能力。
结构

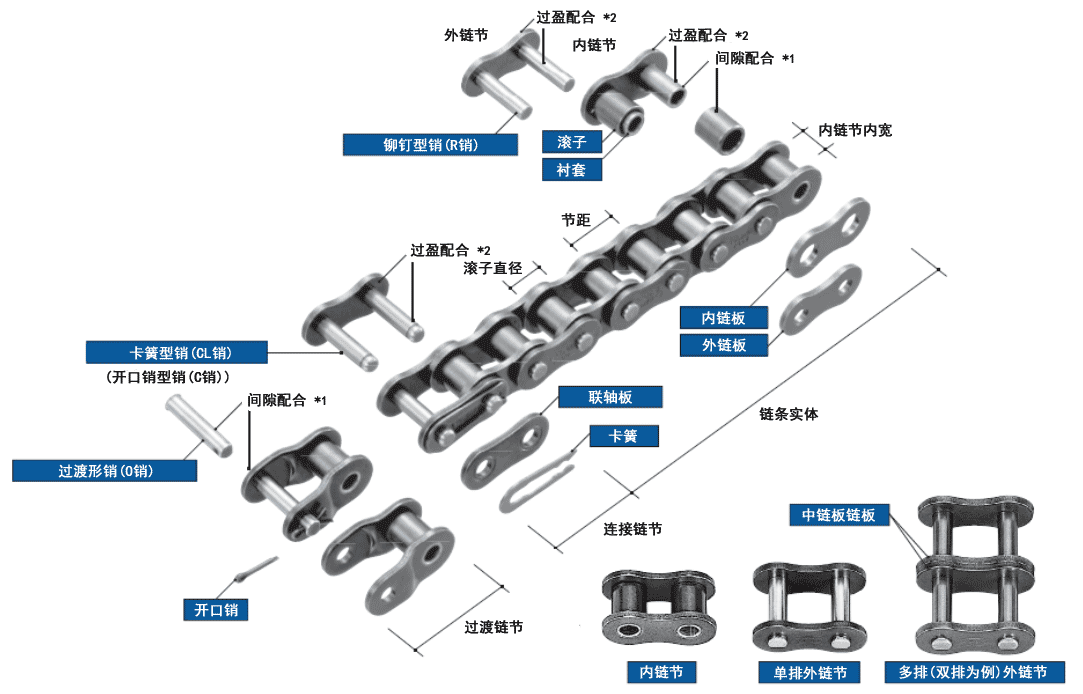

■链的基本3尺寸
节距、滚子直径和内链节宽度被称为滚子链的三个基本尺寸。当这三个尺寸相同时，滚子链和链轮在尺寸上是兼容的。
*1间隙配合
组合轴和孔时，始终会出现间隙的配合。
孔公差带完全位于轴(销钉或轴套)公差轴上方的配合。
*2过盈配合
组合轴和孔时，始终可以拧紧的配合。
孔公差带完全位于轴(销钉或轴套)公差带下方的配合。
链板
板是在传动过程中承受辊子链张力的成员。该张力通常是重复载荷，但有时会产生冲击。因此，板不仅需要静态抗拉强度，还需要具有高疲劳强度和高冲击强度以及动态韧性。
销
销通过板承受剪切和弯曲的同时，滚子链条弯曲与链轮啮合时，与衬套一起构成轴承部。因此，除剪切强度、弯曲强度、韧性外，还需要耐磨损性。
套筒
轴套通过各零件承受复杂的力，特别是与链轮啮合时，需要通过滚子反复承受冲击负荷，因此冲击疲劳强度必须很大。另外，因为是销的对手起轴承的作用，所以也要求耐磨损性。
滚子
滚子在滚子链啮合到链轮上时，因与前齿的碰撞而反复承受冲击负荷。另外，啮合后，根据张力的大小，与牙齿的啮合平衡位置会发生变化，因此要夹在牙齿和衬套之间移动齿面，承受压缩负荷和摩擦力。因此，需要冲击疲劳强度、耐压缩强度、耐磨损性。
注) RS11-SS・15・25・35无滚子。
内链节
两个衬套压入入两个内板中，滚子安装在衬套外侧，以便旋转。单排和多排轴承使用相同的滚子。
外链节和中间板
外链节通过两个销钉压入两个外链片中。对于多排滚子链，外链节上增加了一个中间链片。RS RS滚子链的中间链片为间隙配合（*1），而超级链条的中间链片为过盈配合（*2）。
滚子链通常由许多连接的链节组成，可以无限循环使用，也可以末端固定，但无论哪种情况，都需要连接链节（例如，用于悬挂应用时需要特殊的连接链节）。此外，如果滚子链的链节数为奇数，可以使用过渡链节，但最好尽可能设计成偶数链节。

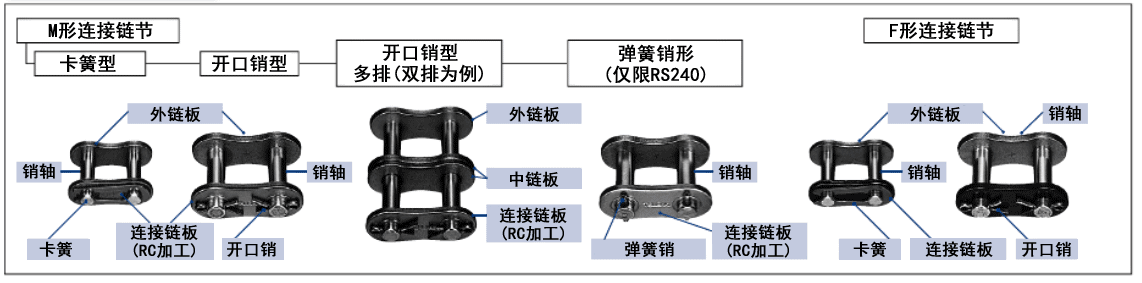

连接链节
单击放大
| 链品种 | 连接链节名称 | 销轴与 连接板之间 |
连接板 固定方式 |
注意事项 |
|---|---|---|---|---|
| RS滚子链 | M型连接链节 型式:JL |
间隙配合 （M） |
卡簧 开口销 弹簧销 |
对于多排连接链节，将带有 RC 加工的连接板（注 3）安装在最外侧。 运行速度在传动功率表白色区域所示的范围内。 |
| F型连接链节※ 型式:FJL |
过盈配合 （F） |
卡簧 开口销 弹簧销 T型销 |
请务必按照规定的用途，并在传动功率表中彩色部分所示的速度范围内使用本产品。 如果您需要 F 型连接链节，请在订购时务必注明。 |
|
| Lambda链条 | M型连接链节 型式:JL |
间隙配合 （M） |
卡簧 开口销 |
可用于Lambda链条传动功率表的整个范围。 连接板采用钢筋混凝土加工工艺。 |
| 超级链条 | M型连接链节 型式:MJL |
间隙配合 （M） |
弹簧销 | 连接板采用钢筋混凝土加工工艺。 |
| F型连接链节 型式:FJL |
过盈配合 （F） |
弹簧销 | 应在高冲击传动中使用，特别是在重载传动或可能受到侧力作用时。 | |
| 超级H链条 超强链条 |
F型连接链节 型式:JL |
过盈配合 （F） |
弹簧销 | 请使用每条链条专用的连接链节。 |
| RS-HT链条 | M型连接链节 型式:MJL |
间隙配合 （M） |
开口销 弹簧销 |
连接板采用钢筋混凝土加工工艺。 使用RS-HT链条专用连接链节。 |
| F型连接链节* 型号：JL |
过盈配合 （F） |
开口销 弹簧销 |
使用RS-HT链条专用连接链节。 | |
| 商品目录记载 其他滚子链 |
M型连接链节 型式:JL |
间隙配合 （M） |
开口销和卡簧 弹簧销 T销和Z型引脚 |
请参考各链条的尺寸图。 请注意，只有 NP、NEP 和 SNS 链具有 RC 加工的连接板。 |
| 注) | |
| 1. | 每种链条尺寸的连接板紧固方式如图所示，并附有相应的说明。 |
| 2. | *只有RS滚子链和RS-HT链条的F型连接板才有黑色外观。 |
| 3. | 环状冲压（RC）加工是椿本特有的工艺，它在连接板的销孔周围形成塑性变形区域，目的是在孔周围产生残余应力。即使间隙配合，强度也不会降低，链条可以与主链具有相同的强度。 |
环状冲压加工

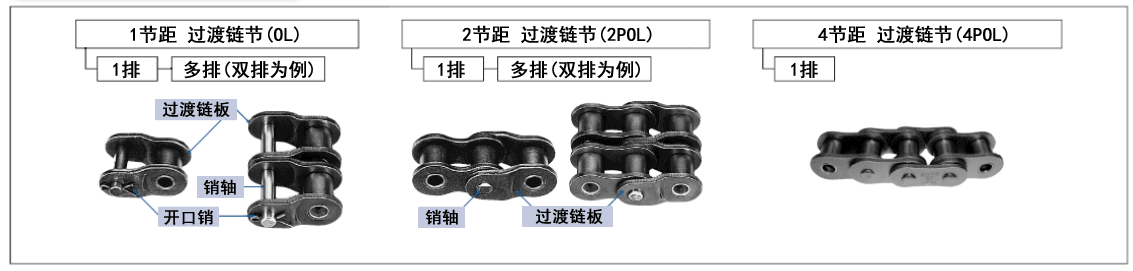

过渡链节
单击放大
| 注) | |
| 1. | 请参考尺寸图，了解可与过渡链节一起使用的滚子链类型和尺寸。 |
| 2. | 偏置链节的传动能力和最大容许张力可能低于主链。 |
传动链产品列表
世界最受信赖的品牌 椿本RS滚子链
我们推出符合 JIS、ASME 和 ISO 标准的最常用全球标准传动链。
传动链通常被广泛用作经济的动力装置，适用于低速和重载，但通过仔细考虑使用和润滑方法，它们也可以用于更高的速度。
如果需要更大的传动能力，除了增加尺寸外，还可以使用两股或三股的多排链。
尺寸
RS15～RF400
尺寸
RF06B～RS56B
