产品信息离合器
在两个传动轴之间传递和切断旋转的机械元件。
离合器分为两种类型：凸轮式离合器（单向离合器）和SR式离合器（单向旋转离合器）。凸轮式离合器采用机械无背隙结构，在内外环之间布置有多个凸轮，可用于三种不同的用途：止逆、超越和分度。
通过简单的杠杆操作，SR 离合器可以精确地将连续旋转的外环（驱动侧）的完整旋转或整数圈旋转传递给内环（负载侧）。
什么是凸轮离合器 (单向离合器) ?
说到机械式单向离合器，就是椿本凸轮离合器。
这是一个机械式无背隙单向离合器，采用多凸轮结构。
阵容分为三类：止逆、超越和分度。
什么是SR离合器 (一转离合器) ?
SR离合器是一种离合器，通过简单的杠杆操作，可以将连续旋转的外环（驱动侧）向内环（负载侧）传递一圈或整数圈。
内外外环啮合的机制实现了高度可靠和精确的定时驱动，这是使用摩擦机构、棘轮机构或销键机构的离合器所无法实现的。
离合器产品列表
超越
一种操作方法，其中凸轮离合器的外环以传递扭矩，并且由于旋转速度和方向的差异外环继续自由旋转。
它类似于自行车的自由滑行运动。

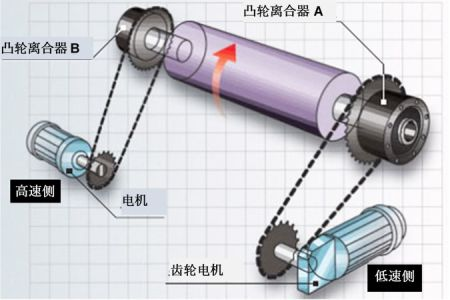

双速驱动示例
图为用于二速驱动的凸轮离合器示例。
低速驱动用齿轮马达连续运行。
切换为高速驱动时，打开高速驱动用马达。
| 凸轮离合器动作 | |
|---|---|
| 低速运转时 | 高速运行时 |
 |
 |
| 凸轮离合器A啮合， 凸轮离合器B空转 |
凸轮离合器A为空转、 凸轮离合器B为啮合 |

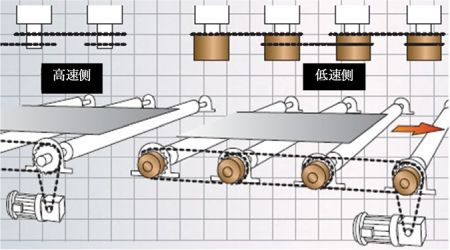

辊式输送机移动实例
下图显示了凸轮离合器的示例，该离合器用于输送材料从高速侧移动到低速侧。
滚筒输送机由齿轮电机通过链条驱动。
此时，凸轮离合器从外环侧接合。
当输送物料从高速侧进入低速侧时，内环会尝试以比外环更快的速度沿箭头方向旋转。此时，凸轮未啮合，因此内环可以自由旋转。
当输送物料的速度减慢，外环内环的旋转速度相同时，啮合点又回到外环侧。
| 凸轮离合器动作 | |
|---|---|
| 滚子驱动时 | 材料进入时 |
 |
 |
使用凸轮离合器的优点
- ·仅通过高速侧电机的ON、OFF操作即可进行切换。
- ·从主电机向多个轴分配驱动时，也可进行切换运行。
MZ系列
型号MZ~
是用途最广的类型。
- ·是从低速到高速，用途广泛的类型。
- ·所有品种都是库存即纳品。
- - 链轮和其他零件通过外环的内圆周作为轴颈进行连接。
- ·已封入润滑脂。不需要润滑相关的维护。
- - 也可提供（MZ-C）型联轴器。
- -也可用于分度和止逆。
轴径范围mm
Φ15～Φ70
扭矩范围N・m
186～3040
MZ-G系列
型号MZ□□ G~
这是MZ系列外环周边磨削规格。
- - 链轮和其他零件通过外环外周作为轴颈进行连接。
- ·从低速到高速，用途广泛。
- ·所有品种都是库存即纳品。
- ·已封入润滑脂。
- ·不需要润滑相关的维护。
- -也可用于分度和止逆。
轴径范围mm
Φ15～Φ70
扭矩范围N・m
186～3040
轴径范围mm
Φ19～Φ250
扭矩范围N・m
314～176000
PB系列
型号PB~
外环是一个套筒，便于安装外径较小的链轮、齿轮、滑轮等。
- - 外径较小的齿轮、链轮、滑轮等可以键合到外环。
- ·适用于低速~中速用途。
- ·使用含油金属轴承。
- ·所有品种都是库存即纳品。
轴径范围mm
Φ10～Φ45
扭矩范围N・m
29.4～2110
轴径范围mm
Φ25～Φ42
扭矩范围N・m
39.2～1400
轴径范围mm
Φ10～Φ30
扭矩范围N・m
5.88～49
ML系列
型号ML~
支持中负荷，安装方便。实现紧凑的设计。
- - 凸轮和滚子结构使滚子能够起到轴承的作用，从而实现了紧凑的设计。
- ·封入了润滑脂。不需要润滑相关的维护。
- ·也备齐了带防尘密封的2GD类型。
防尘性佳，可在粉尘多的场所使用。 - ·附带出货轴用止动圈。
- ·适用于中低速、中负荷的用途。
轴径范围mm
Φ15mm～Φ80mm
扭矩范围N・m
70～2300
MR系列
型号MR~
这是一款专为外环滑动而设计的凸轮离合器。
- - 当外环空转时，凸轮抬起（向上浮动），消除与内环的接触，从而提供极佳的抗空转磨损性能。
- 由于它是为连续高速外环空转而设计的，因此啮合旋转速度应该较低。
轴径范围mm
Φ85～Φ160
扭矩范围N・m
9500～33800
BB系列
型号BB~
轴承 (6200系列) 与凸轮离合器一体化。
- ·紧凑设计:在小空间内兼具单向离合器和轴承的功能，可有效利用空间。
- 安装简便：有两种安装方式可将其安装到轴或壳体上：压入和键固定式。
- - 扭矩容量增加：通过外环之间布置多个凸轮，可以传递比壳式滚子离合器更大的扭矩。
- ·所有品种库存:考虑到使用氛围，备有带油封的产品。
轴径范围mm
Φ15～Φ40
扭矩范围N・m
29～260
