产品信息 高速升降机
椿本高速升降机是环保型电动升降机，您可以选择Zip Chain机构或螺杆式机构。
形状有剪刀式的工作台升降机和柱式的悬臂式升降机。
该升降台采用Zip Chain机构，可实现高速、高频操作和升降。
悬臂式升降机是在刚性较高的框架内内置导轨的细长构造，不仅可节省空间，还可减少设计和安装工时。
* Zip Chain机制是我们专有的技术，其中两条链像拉链一样相互连接，形成一个单一、坚固的支柱，可用于推拉。

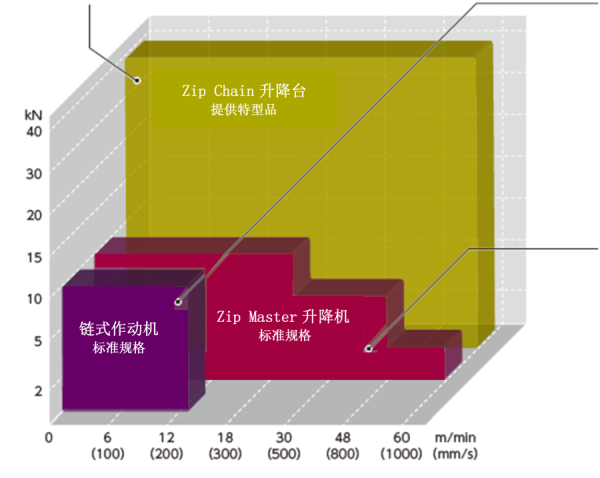

提升机可对应的范围
工作台升降机对应区域
Zip Chain升降机
适用于高速升降、高频率运行的剪刀升降机
悬臂式升降机对应区域
Lift Master
无需组装，简单安装节省空间的悬臂式!
Zip Master
实现高速高扬程节省空间的单持式!
两种类型的升降机阵容
1.剪刀升降机
【Zip Chain升降机】一种采用Zip Chain创新型剪式升降机
什么是Zip Chain？
- 高速、高频次运行
- 多点停止功能
- 节省空间
Zip Chain是我们公司独家研发的一种链条，它由两条链条像拉链一样相互连接而成，形成一个可以推拉的坚固支柱。
椿本Zip Chain传动装置是一款采用这种链条的商用线性执行器。
与以往的空压·液压缸相比，具有节省空间、高速·高频次运转、多点停止功能、高停止精度、安装方向自由等包括环保在内的诸多特点，广泛用于小型执行机构到大型升降机等领域。
设备概述
与其他方法的比较
| Zip Chain升降机 | 电动/液压升降机 |
|---|---|
 |
 |
无浪费传输驱动Zip Chain直接压紧顶板，因此电机扭矩可以无损耗地传递。 持久耐用采用Zip Chain升降机时，升降部分的重量和推力由Zip Chain支撑，因此不会对剪式铰链、滚轮或轴承施加很大的力。 |
电动、油压升降机从最低点起动时，由于用气缸斜向上推，因此需要较大的功率 (升降推力的1/sinθ倍的力) 。 (例)  |
2.悬臂式升降机
【链式作动机】一种Zip Chain式悬臂升降机，即装即用，可快速升降。
【Lift Master】滚珠丝杆/梯形螺杆式悬臂升降机，可高精度地进行即装即用升降。
什么是Zip Chain？
- 高速、高频次运行
- 多点停止功能
- 节省空间
Zip Chain是我们公司独家研发的一种链条，它由两条链条像拉链一样相互连接而成，形成一个可以推拉的坚固支柱。
椿本Zip Chain传动装置是一款采用这种链条的商用线性执行器。
与以往的空压·液压缸相比，具有节省空间、高速·高频次运转、多点停止功能、高停止精度、安装方向自由等包括环保在内的诸多特点，广泛用于小型执行机构到大型升降机等领域。

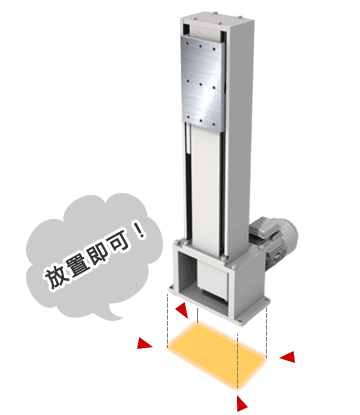

放置型设备无需组装，易于安装，可立即使用。
对于即装即用型升降机
- 无需装配
- 易于安装
马上就可以使用
传统的升降机・・・
设计・组装・安装工时数
顾客的负担
放置型设备无需组装，易于安装，可立即使用。
对于即装即用型升降机
- 无需装配
- 易于安装
马上就可以使用
传统的升降机・・・
设计・组装・安装工时数
顾客的负担
| 悬臂式升降机 |
Zip Master
|
Lift Master
|
|---|---|---|
| 驱动方式 |
啮合链式
Zip Chain |
螺杆螺母式
滚珠丝杆 梯形螺杆 |
| 内部结构 |
|
|

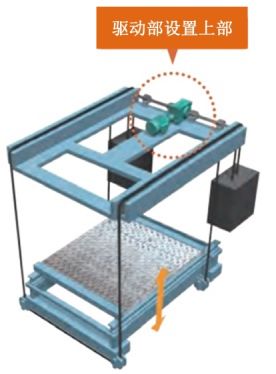

与拖放式升降机比较
传统的垂直搬运升降机需要在现场组装设备，并且为了安装和检查驱动部分，必须在天花板侧设置脚手架。
链式作动机采用一体化结构，便于组装和安装。
此外，由于驱动单元位于地面侧，因此检查和维护工作安全便捷。
高速升降机产品列表
Zip Chain升降机是一种台式升降机，它通过Zip Chain机构直接传递提升推力。
这是一个创新的升降机，它可以通过Zip Chain直接传递升力推力。
Zip Chain直接推动顶板，使电机扭矩无损耗地传递，并且Zip Chain支撑升降部分的质量和推力，因此不会对剪刀的铰链、滚轮或轴承施加很大的力，从而具有出色的耐用性。
控制构成简单，可轻松实现多点停止、多段定位。
Zip Chain Lifter
型号ZSL~
通过高速升降实现划时代的剪刀升降机
- ·与其他机构相比，可实现3~10倍的高速升降
- ·停止精度为±1mm
- ·升降100万次以上的长寿命，实现高频率运行
- 表类型
- Zip Chain式
- 长寿命
容许装载质量kg
1,000或50
速度mm/s
80～477
